304不銹鋼和201不銹鋼有什么區(qū)別?經(jīng)過隱石檢測金屬材料實(shí)驗(yàn)室檢測，201不銹鋼和304不銹鋼從化學(xué)成分、力學(xué)性能有著明顯區(qū)別

一、304不銹鋼和201不銹鋼化學(xué)成分

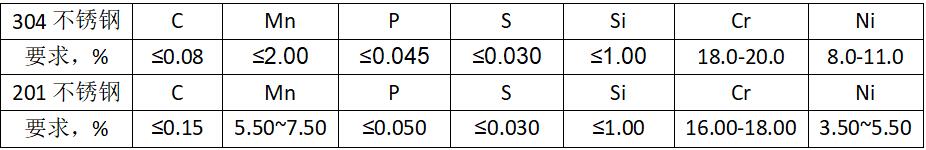

圖一304不銹鋼和201不銹鋼化學(xué)成分

隱石檢測根據(jù)GB/T 20878-2007不銹鋼和耐熱鋼 牌號及化學(xué)成分(圖一)304不銹鋼的C含量要求是≤0.08,201不銹鋼的C含量要求是≤0.15，304不銹鋼Mn含量≤2.00,201不銹鋼Mn含量要求值是5.50-7.50，304不銹鋼P(yáng)元素≤0.045,201不銹鋼P(yáng)元素≤0.050,304不銹鋼Cr元素18.0-20.0,201不銹鋼Cr元素16.0-18.0,304不銹鋼Ni元素8.0-11.0,201不銹鋼3.5-5.50，從以上數(shù)據(jù)來看，除了S元素和Si元素含量要求一致，其它元素含量都是不同的.

二、304不銹鋼和201不銹鋼力學(xué)性能

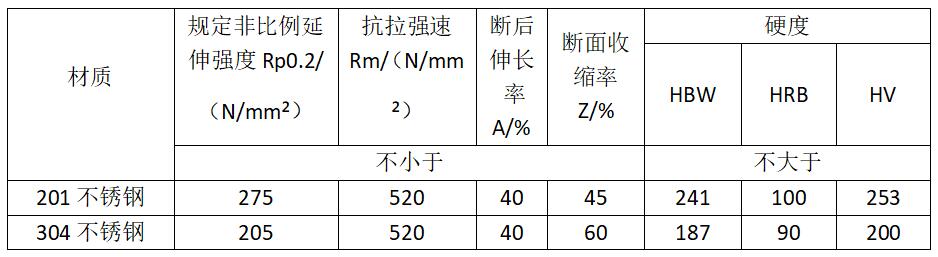

圖二304不銹鋼和201不銹鋼力學(xué)性能差異

從圖2可以看出201不銹鋼屈服強(qiáng)度要求≥275Mpa，斷面收縮率要求≥45，HBW硬度≥241，HRB≥100，HV≥253

304不銹鋼屈服強(qiáng)度要求≥205Mpa，斷面收縮率要求≥60，HBW硬度≥187，HRB≥90，HV≥200

除抗拉強(qiáng)度和斷后伸長率要求一致外，其它力學(xué)性能有明顯區(qū)別。

三、304不銹鋼和201不銹鋼使用用途

201不銹鋼屬于節(jié)鎳鋼，性能12Cr17Ni7（1Cr17Ni7）與相近，可代替12Cr17Ni7（1Cr17Ni7）使用。在固溶態(tài)無磁，冷加工后具有輕微磁性。主要用于制造旅館裝備、廚房用具、水池、交通工具等。

304不銹鋼在12Cr18Ni9（1Cr18Ni9）鋼基礎(chǔ)上發(fā)展演變的鋼，性能類似于12Cr18Ni9（1Cr18Ni9）鋼，但耐蝕性優(yōu)于12Cr18Ni9（1Cr18Ni9）鋼，可用作薄截面尺寸的焊接件，是應(yīng)用大、使用范圍廣的不銹鋼。適用于制造深沖成型部件和輸酸管道、容器、結(jié)構(gòu)件等，也可以制造無磁、低溫設(shè)備和部件
