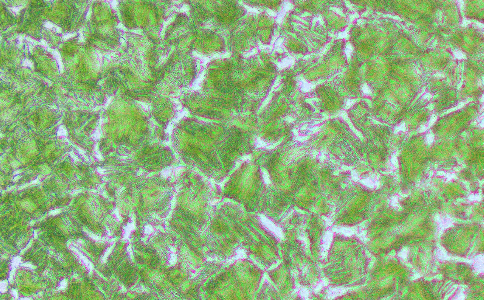

金相分析和滲碳層深度檢驗(yàn)

一、金相分析技術(shù)要求

1.滲碳層深度：按產(chǎn)品圖樣規(guī)定。

滲碳層深度包括過(guò)共析層，共析層及過(guò)渡區(qū)域，即由表面起到心部組織為滲碳層深度包括過(guò)共析層及共析層的深度系指由表面起到出現(xiàn)顯著鐵素體處為止。面層含碳量應(yīng)大于0.8%。滲碳層中過(guò)共析層和共析層深度應(yīng)為滲碳層總深度的50-75%。

2.滲碳層的金相組織應(yīng)為馬氏體，殘余奧氏體及碳化物。

（1）碳化物：按本標(biāo)準(zhǔn)碳化物級(jí)別圖評(píng)定。常嚙合齒輪1-6級(jí)合格；換檔齒輪1~5級(jí)合格。

（2）馬氏體及殘余奧氏體：按本標(biāo)準(zhǔn)馬氏體及殘余奧氏體級(jí)別圖評(píng)定。對(duì)馬氏體針狀大小、殘余奧氏體的多少，應(yīng)分級(jí)進(jìn)行平定，1~5級(jí)合格。

3.心部組織應(yīng)為低碳馬氏體，允許有托氏體、鐵素體、鐵素體含量按本標(biāo)準(zhǔn)鐵素體級(jí)別圖進(jìn)行評(píng)定，模數(shù)小于或等于5的1-4級(jí)合格；模數(shù)大于5的1~5級(jí)合格。

4.表面及心部硬度：齒的表面硬度為HRC58-64，心部硬度為HRC33-48。

二、金相分析檢驗(yàn)方法

1.金相分析取樣部位及檢驗(yàn)方法：

2.金相分析取樣部位：試樣應(yīng)在齒的橫斷面切?。ù怪庇邶X的工作面），包括有齒頂?shù)烬X根的整個(gè)部位。

滲碳層深度的測(cè)量方法：滲碳層深度在放大100倍下測(cè)量，測(cè)量部位應(yīng)包括齒頂、齒根及節(jié)圓附近三處。齒頂部的滲碳層深度允許超過(guò)圖樣規(guī)定的上限。

3.馬氏體及殘余奧氏體在放大400倍下檢查。檢查部位在齒面的節(jié)圓附近為準(zhǔn)。

4.碳化物檢查部位：以齒頂角及工作面為準(zhǔn)。

5.心部硬度及心部組織檢查部位

適用于15Cr，20Cr，40CrMo，18CrMnTi，20CrMnTi，12Cr2Ni4A和20Cr2NilA等鋼制造的汽車滲碳齒輪的金相組織和滲碳層深度的檢驗(yàn)。
