不銹鋼點(diǎn)腐蝕試驗(yàn)主要檢測(cè)不銹鋼和含鉻的鎳基合金在含氯的氧化環(huán)境中的耐點(diǎn)腐蝕性能。點(diǎn)腐蝕對(duì)不銹鋼的破壞性是非常大的，特別是水廠和管道，如果氯離子含量超過(guò)1000ppm以后可能就會(huì)對(duì)不銹鋼產(chǎn)生點(diǎn)腐蝕，導(dǎo)致穿孔現(xiàn)象產(chǎn)生。

304不銹鋼點(diǎn)腐蝕穿孔

不銹鋼點(diǎn)腐蝕基本原理：在金屬表面局部地區(qū)出現(xiàn)向縱深發(fā)展的腐蝕小孔，其余地區(qū)不腐蝕或腐蝕輕微，這種腐蝕形態(tài)叫點(diǎn)蝕。金屬表面鈍化膜局部(如拉傷、磨損、夾雜、不均勻性等)有缺陷，再鈍化又受到阻止，有缺陷的區(qū)域和沒(méi)有缺陷的區(qū)域電位不一樣，有缺陷的部分成為活化的陽(yáng)極，周圍區(qū)為陰極區(qū)，形成閉塞電池，因陽(yáng)極面積非常小，電流密度很大，在金屬表面形成點(diǎn)蝕核，隨后溶解下來(lái)的金屬離子水解生成H+并使局部溶液的pH值下降，加劇金屬的溶解，使點(diǎn)蝕擴(kuò)大、加深，直至穿孔。

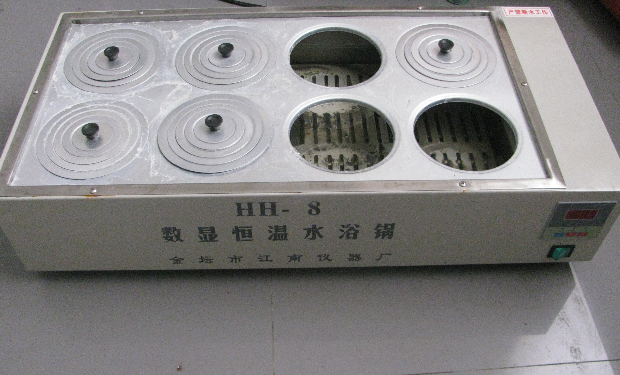

數(shù)顯恒溫水浴鍋

點(diǎn)腐蝕檢測(cè)過(guò)程：在1L的燒杯中倒入600ml約6%的三氯化鐵溶液，將燒杯放入恒溫水浴鍋中，恒溫至試驗(yàn)溫度(一般為22℃或55℃);將樣品逐個(gè)放入樣品架中，并在樣品架上做好標(biāo)記 ;將樣品架放入錐形瓶中，連續(xù)試驗(yàn)72小時(shí)后將樣品取出、去除腐蝕產(chǎn)物、干燥、稱重，觀察分析表面形貌，進(jìn)行點(diǎn)蝕評(píng)定并計(jì)算腐蝕速率。

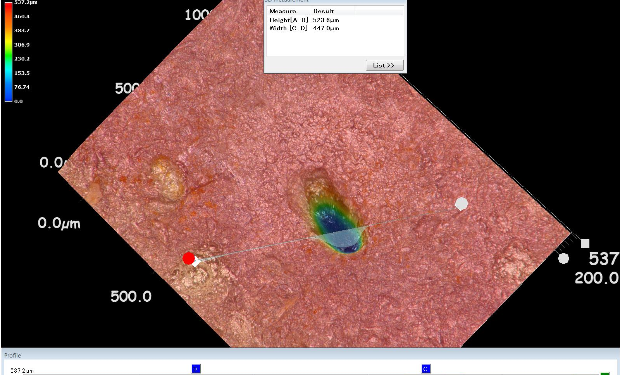

點(diǎn)蝕坑三維形貌

樣品尺寸：標(biāo)準(zhǔn)尺寸：25mm×50mm;一個(gè)試驗(yàn)中的全部試樣應(yīng)具有同一尺寸，試樣的總表面積應(yīng)在10cm2以上，參考尺寸為(30~50)mm×(20~30)mm×(實(shí)際厚度~5mm)

隱石檢測(cè)專業(yè)第三方檢測(cè)檢測(cè)，專注金屬腐蝕檢測(cè)，檢測(cè)項(xiàng)目包括：晶間腐蝕試驗(yàn)、不銹鋼點(diǎn)腐蝕試驗(yàn)、高溫高壓腐蝕試驗(yàn)、SSC試驗(yàn)、HIC試驗(yàn)，為中石化、中海油提供配套檢測(cè)服務(wù)
