HIC抗氫致開裂檢測項目介紹：HIC抗氫致開裂檢測是指當氫原子在碳鋼和低合金鋼中的擴散并在缺陷處聚集成氫氣分子時會導致材料發(fā)生脆性斷裂，氫原子可以內(nèi)生也可以外生，內(nèi)生如冶煉過程中原材料水分的帶入，外生氫如材料服役壞境中吸收的氫。氫致開裂測試是評估鋼材在濕硫化氫環(huán)境中因材料腐蝕產(chǎn)生氫的吸收而發(fā)生開裂的一種測試。HIC試驗是石油相關(guān)管線鋼和壓力容器鋼板的基本要求，試驗分為A溶液和B溶液，能夠在短時間內(nèi)區(qū)別不同鋼試樣對HIC的敏感性，試驗時間為96小時。試驗評價...
HIC試驗是在碳鋼和低合金鋼金屬板材、管材和焊管的耐腐蝕試驗中進行的。建議使用HIC測試來評估焊接管道和壓力容器板鋼對硫化物水溶液腐蝕中的氫吸收引起的氫致開裂腐蝕的抵抗力。將未受壓的試樣暴露在溫度為25℃ 且連續(xù)流出H2S 氣體的溶液中。焊縫金屬或 HAZ中存在氫可能會導致一種稱為氫致開裂(HIC)的開裂形式。最后取出測試樣本并進行評估。測試樣品用于計算裂紋長度比CLR)、裂紋厚度比(CTR) 和裂紋敏感度比 (CSR) 的百分比值。測試樣本確定金屬在 H...
氫致開裂測試(HIC)是一種廣泛應(yīng)用于石油和天然氣工業(yè)的試驗方法，用于評估管道和設(shè)備的抗氫脆性能。氫致開裂是由于材料中存在的氫原子在應(yīng)力作用下聚集并導致裂紋形成的現(xiàn)象。這種現(xiàn)象可能會導致管道和設(shè)備的損壞和泄漏，從而對環(huán)境和人員造成嚴重危害。HIC測試旨在模擬實際工作條件下的氫致開裂現(xiàn)象，以評估材料的抗氫脆性能。測試過程中，將樣品暴露在飽和水蒸氣中，同時施加一定的應(yīng)力，使樣品暴露于高濃度的氫氣中。在一定時間內(nèi)，觀察樣品表面是否出現(xiàn)裂紋和腐蝕現(xiàn)象，以及裂紋的數(shù)...
管線鋼HIC氫致開裂是管道輸送領(lǐng)域中常見的問題。這種現(xiàn)象通常由于鋼鐵材料中的氫元素與應(yīng)力作用下的鋼鐵晶格結(jié)構(gòu)相互作用導致，從而在管道中出現(xiàn)裂紋。在本文中，隱石ian測詳細闡述管線鋼HIC氫致開裂現(xiàn)象的原因、影響和相關(guān)預防措施。一、什么是管線鋼HIC氫致開裂?管線鋼HIC氫致開裂是一種在高壓、高溫、含水和高硫化氫等環(huán)境下發(fā)生的損傷性現(xiàn)象。當鋼鐵材料中存在氫元素時，氫元素會在鋼鐵晶格結(jié)構(gòu)中形成氫原子，并與鋼鐵晶格結(jié)構(gòu)相互作用。當材料受到應(yīng)力作用時，這些氫原子會...
NACE MR0175-2015是針對油氣工業(yè)的材料標準。本文將對該標準進行詳細解讀。首先，NACE MR0175-2015標準適用于生產(chǎn)、處理和適用于油氣開采和處理的設(shè)備材料。該標準包括對材料組成、化學成分、物理屬性、處理方法和測試方法的要求。該標準覆蓋了很多不同種類的設(shè)備，包括管道、閥門、泵、爐、膨脹節(jié)和其他相關(guān)設(shè)備。其次，NACE MR0175-2015標準旨在確保材料在各種環(huán)境中的安全性和可靠性。該標準包括了對材料的腐蝕、應(yīng)力開裂、硫化物應(yīng)力開...
HIC代表氫致開裂;它與氫起泡有關(guān)。NACE MR01-75/ASTM G193包括以下對氫起泡的描述:“由于內(nèi)部氫壓力過大，在金屬中形成了地下平面空腔，稱為氫泡。在低強度金屬中，近表面水泡的增長通常會導致表面隆起?！痹诔睗竦腍2S環(huán)境中(即水和硫化氫共存的應(yīng)用)，碳鋼最常發(fā)生氫起泡。這種環(huán)境中的腐蝕會使鋼充滿單原子氫。當小的單原子氫原子在鋼中以不連續(xù)的方式結(jié)合時，它們會形成更大的雙原子氫(H2)，然后它就太大了，無法在鋼中擴散。隨著越來越多的單原子氫原子...
碳鋼是煉油廠、石化、化工廠中廣泛使用的金屬。腐蝕是造成數(shù)百萬或數(shù)十億美元損失的罪魁禍首。氫致開裂、硫化物應(yīng)力開裂及CS材料要求簡介如下：氫致開裂(HIC):這是在碳和低合金鋼中發(fā)生的平面開裂，當原子氫擴散到鋼中，然后在陷阱位置結(jié)合形成氫。驅(qū)動力是氫的壓強。鋼對HIC的敏感性很大程度上取決于鋼的清潔度以及夾雜物的大小和形狀。在潮濕的H2S環(huán)境中，鋼的水氫充注作用導致了HIC的發(fā)生。當氫原子產(chǎn)生時，H2S潮濕腐蝕鋼的反應(yīng)，它進入鋼并擴散到鋼中的空隙和雜質(zhì)，在那...
管道、壓力容器HIC抗氫致開裂性能評價的試驗方法抗氫致開裂性能檢測方法主要依據(jù)NACE協(xié)會的TM0284標準進行試驗檢測，隱石檢測腐蝕實驗室從試驗方法的發(fā)展歷史和新版(2016版)標準兩個方面做一個簡介。1、發(fā)展歷史氫致開裂最早被描述于一篇1949年發(fā)表的關(guān)于探討酸性服役壓力容器的裂紋和鼓泡的文章，在管線方面的報道最早在1958年。不過直到二十世紀七十年代，發(fā)生了幾次比較嚴重的管線失效，如1972年英國石油公司的海上管線的失效，德國一酸性服役的管線失效及阿...

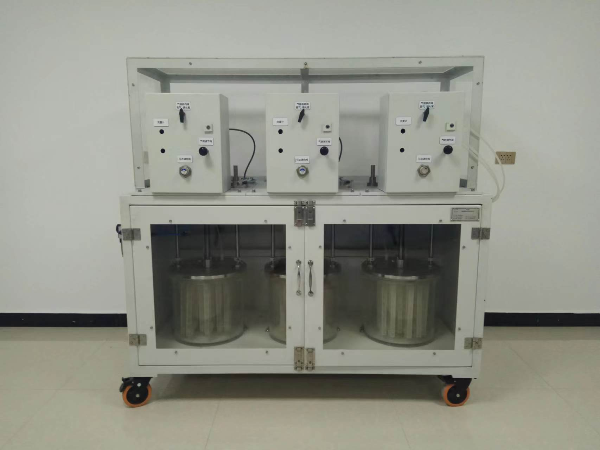

一、HIC是什么意思？HIC是指法蘭、鍛件、三通、鋼管、輸油管道、石油套管、鉆具的HIC試驗，HIC試驗又被稱為氫致開裂或者抗氫誘導裂紋試驗。適一般是石油煉化、天然氣方面，用于在酸性環(huán)境下使用。HIC試驗裝置二、什么材質(zhì)需要做HIC試驗呢？例如：Q245R (HIC)-I指的是鋼種級別Q245R，腐蝕試驗只做抗氫致開裂檢驗(HIC)，成分要求熔煉分析P≤0.015、S≤0.003;成品分析P≤0.01，S≤0.004。常見的HIC抗氫鋼鋼板牌...
油氣田地面測試系統(tǒng)中介質(zhì)常含硫化氫，新疆和四川含量尤高，普光氣田中高達15.5%~17%。高硫化氫往往會產(chǎn)生SSC和HIC，對設(shè)備和環(huán)境產(chǎn)生很大的危害。壓力容器標準中多關(guān)注板材和鍛件的選材，而鋼管要求較少。本文以含硫介質(zhì)下各鋼管的標準要求為基礎(chǔ)，介紹鋼管HIC試驗和鋼管抗HIC如何選材1、HIC試驗原理和影響因素HIC成因主要是氫離子在鋼中夾雜物表面析出形成原子，并滲人到鋼中，在顯微孔洞中形成氫分子，當分子的壓力超過鋼的強度極限時就產(chǎn)生裂紋。HIC的產(chǎn)生不...
一、前言石油化工行業(yè)用來處理含有硫化氫介質(zhì)的生產(chǎn)裝置(如循環(huán)氫脫硫塔、高壓分離器、分液罐等)一般采用碳鋼材質(zhì)如16Mn，Q345R(HIC))，其HIC抗氫致開裂和SSCC抗硫化物應(yīng)力腐蝕開裂能力較好，但屈服強度、抗拉強度相對較低，不能滿足設(shè)備大型化的發(fā)展需求。因此，需對強度級別更高的材料進行抗HIC、SSCC性能研究，為設(shè)備的輕量化尋求潛在的替代材料。研究表明，引起HIC的主要原因是材料內(nèi)部缺陷，一般來說，鋼材組織中非金屬夾雜物、雜質(zhì)越多，氫致開裂的可能...
GB/T 8650-2015中文名稱：管線鋼和壓力容器鋼抗氫致開裂評定方法英文名稱：Evaluation of pipeline and pressure vessel steels for resistance to hydrogen-induced cracking發(fā)布日期 :2015-12-10廢止日期 :無實施日期 :2016-11-01頁 數(shù) :33頁中國標準分類 : [H25] 金屬理化性能實驗方法國際標準分類 : [77.060] 金屬的腐...
官方微信
蘇公網(wǎng)安備：
